健身中心─正新南路(台南新化)

自地自建、健身中心、工業風

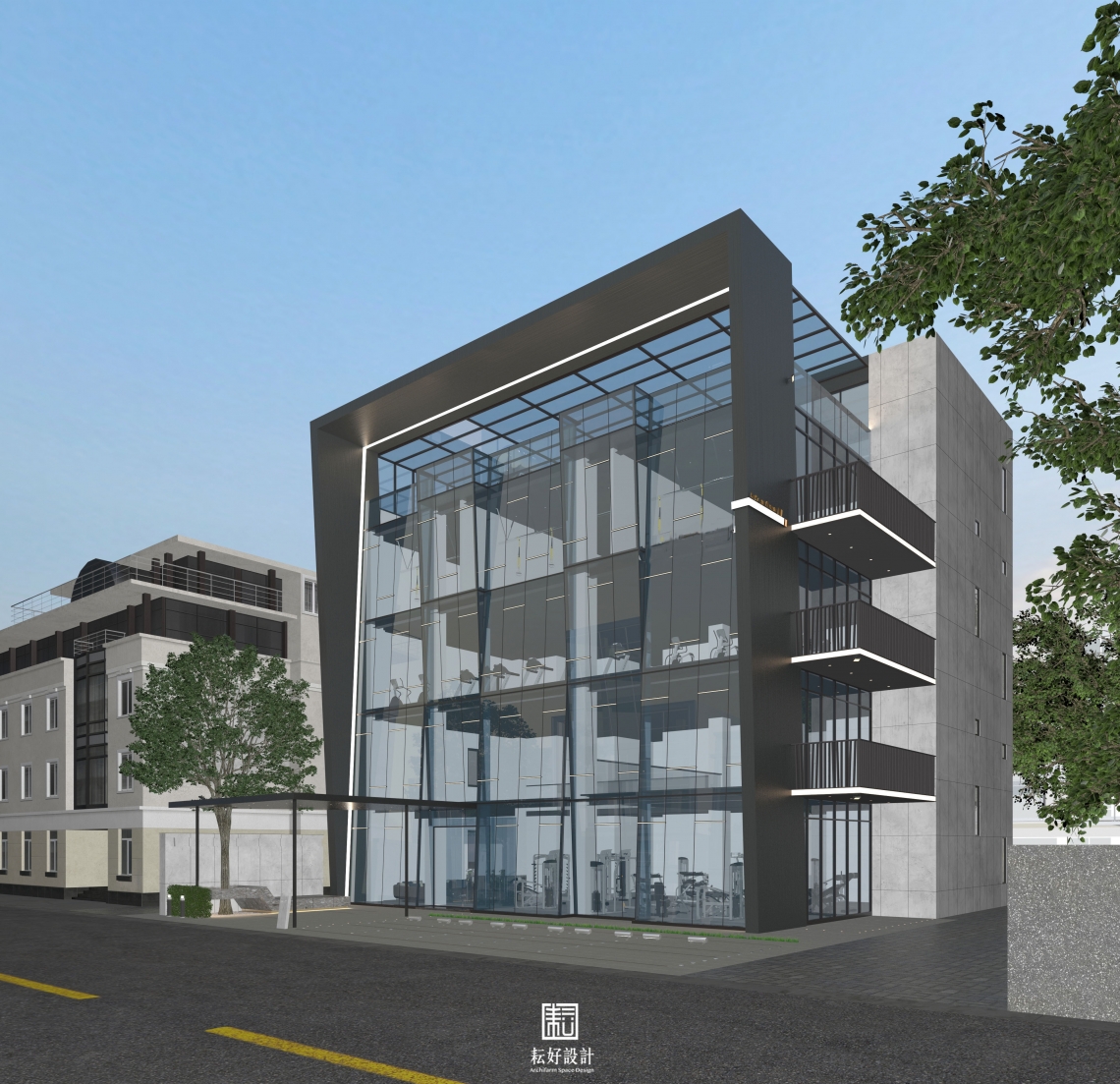

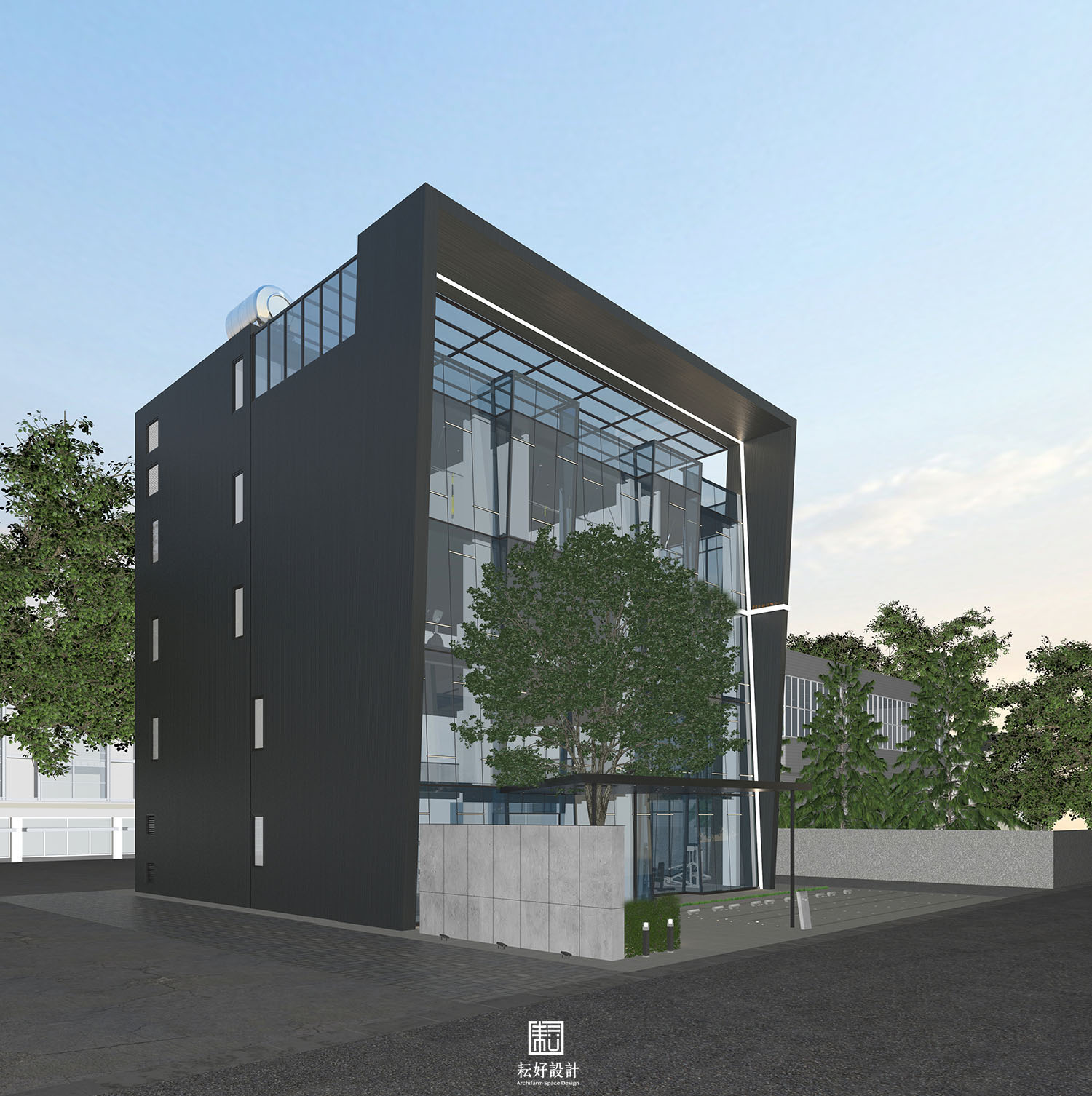

模擬圖:耘好設計

地點:台南市新化區
用途:健身中心


事務所:耘好設計+劉勇信建築師事務所
主持人:謝耕宇+劉勇信
參與者:林佳妮

空間面積:一  層:98.23坪
         二  層:67.18坪
         三  層:97.72坪
         四  層:97.51坪
         屋頂層:55.60坪

主要建材:鋼構、玻璃

設計日期:2020年9月至2021年4月



「基地現況」

基地與新化體育公園隔了一排建地與矮籬,稍微高點即可綜覽體育公園的整排綠意。右側及後側是連棟透天、左側隔了一條巷弄則是單棟住宅。基地格局方正、坐北朝南,除風水極佳之外,未來配置上須考量南向日照時數及角度。



「空間配置」

此處規劃為健身中心,於一二三四及屋塗層皆配置有不同的訓練場地教室。因其為供公眾使用之建築,於停車空間、逃生動線、消防設施等項目需著力調整,在符合法規的同時仍能貼合業主的經營需求。值得一提的是建物左後設置的安全梯空間,也可提供會員爬梯的健身活動。

右側與臨房緊鄰防火巷道,因此配置較少的開窗、也兼作各式設備、行政空間的背牆。左側與臨房有一巷之隔,因此特別設置開放陽露台,使室內使用者於此處得以與室外綠意有更直接的接觸。

整體建築退縮七米半,除提供停車空間、也為街廓提供一友善的開放廣場空間。



「設計風格」

業主已成功營運數間健身中心,新建案希望延續過往質感的同時,再創造不同的突破。相較連鎖品牌,業主為中高價位之品牌,因此室內空間並非追求傳統的強烈感官視覺,而以咖啡廳的舒適、獨特、質感為訴求。

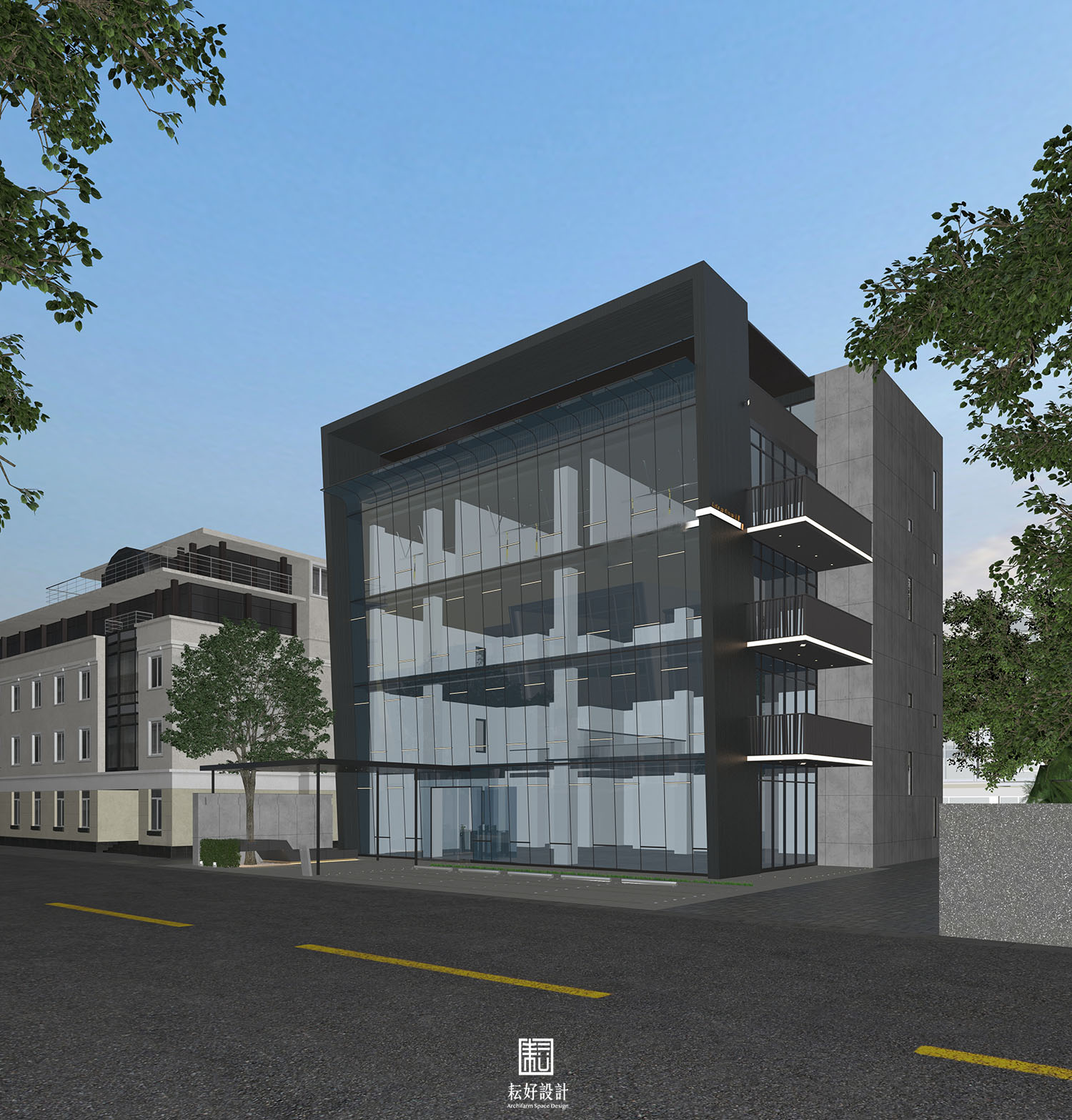

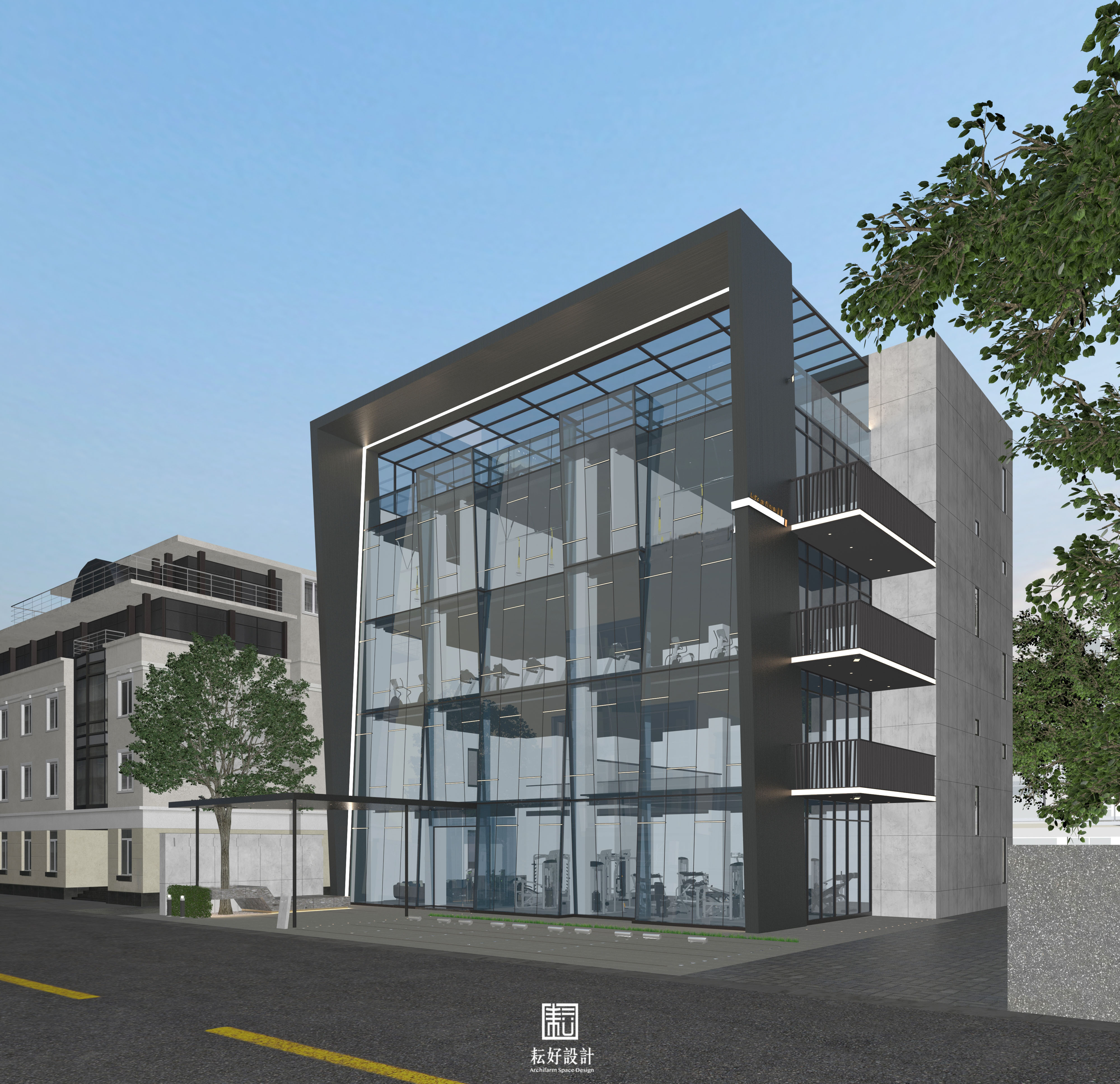

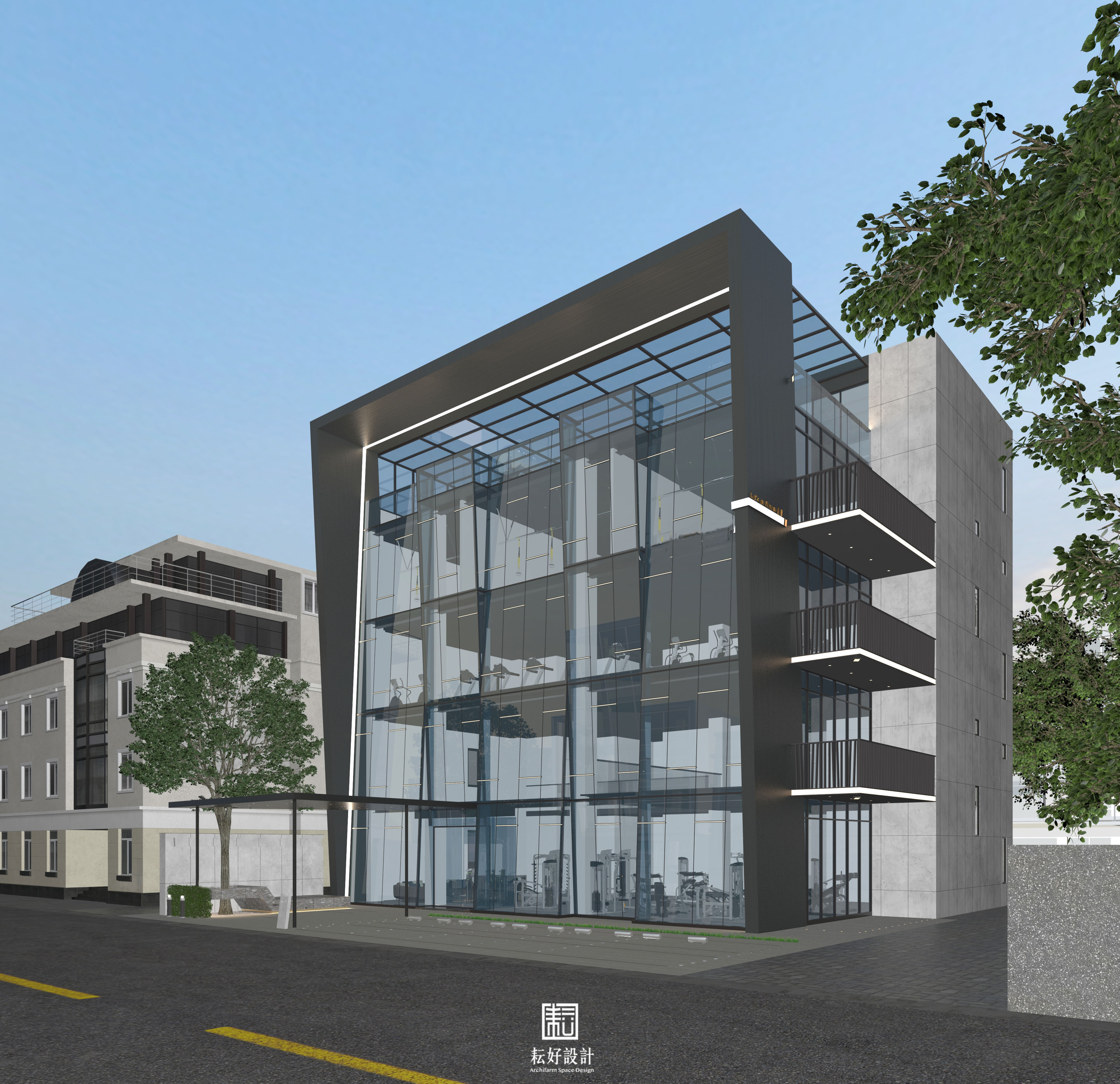

建築外觀延續企業的形象,以簡約、獨特、質感為出發點。我們創造了一個常見的ㄇ形鋼構框架,以包容其內的玻璃帷幕。與此同時,以ㄇ形框的斜率、玻璃帷幕的大面積及造型作為獨特質感的切入點,總共發展兩個方向。一為具韻律感的雙斜帷幕,以X型帷幕支架作為主體結構,在外觀創造不同反射面、減少南向直射陽光的百分比,室內每一層皆因此創造出外凸與內凹相交的整面落地景觀,極具趣味性。第二個方向,我們以簡約的傾斜處理大面帷幕,此斜率緩慢上升至屋凸層時,轉為圓弧,繼續延伸至ㄇ形框之外,以更為收斂的造型,創造玻璃帷幕的質感。

建築左側配合陽露台的設置,結合企業識別燈箱,平衡建築量體的輕重。左後方的安全梯則以清水模搭配柯比意窗,為樓梯內的健身活動提供饒富趣味的光線體驗。



「工程說明」

此案最大挑戰極在於大面玻璃帷幕的方案設計,不論是方案一或方案二,皆非常見的帷幕樣式。除帷幕的結構剛性外,帷幕與樓層板交接處的防火性能、屋突層帷幕與欄杆接續之間的防水構造等,都是極具挑戰的施工細部。

同時,因樓層數多,用電負載高,台電受電室也需在不多的一層樓地板中佔據不少空間,也增加配置的困難度。建物後方整排的空調外機,也需與後側臨房取得共識擺放設備。

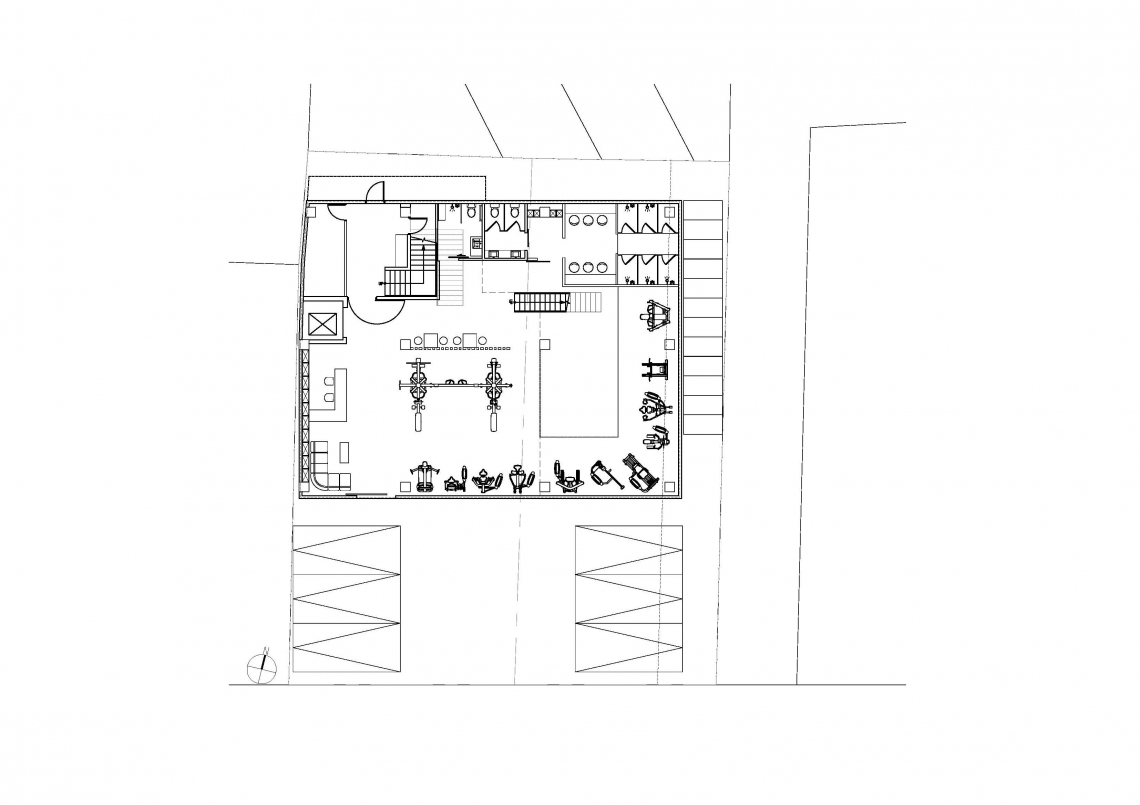

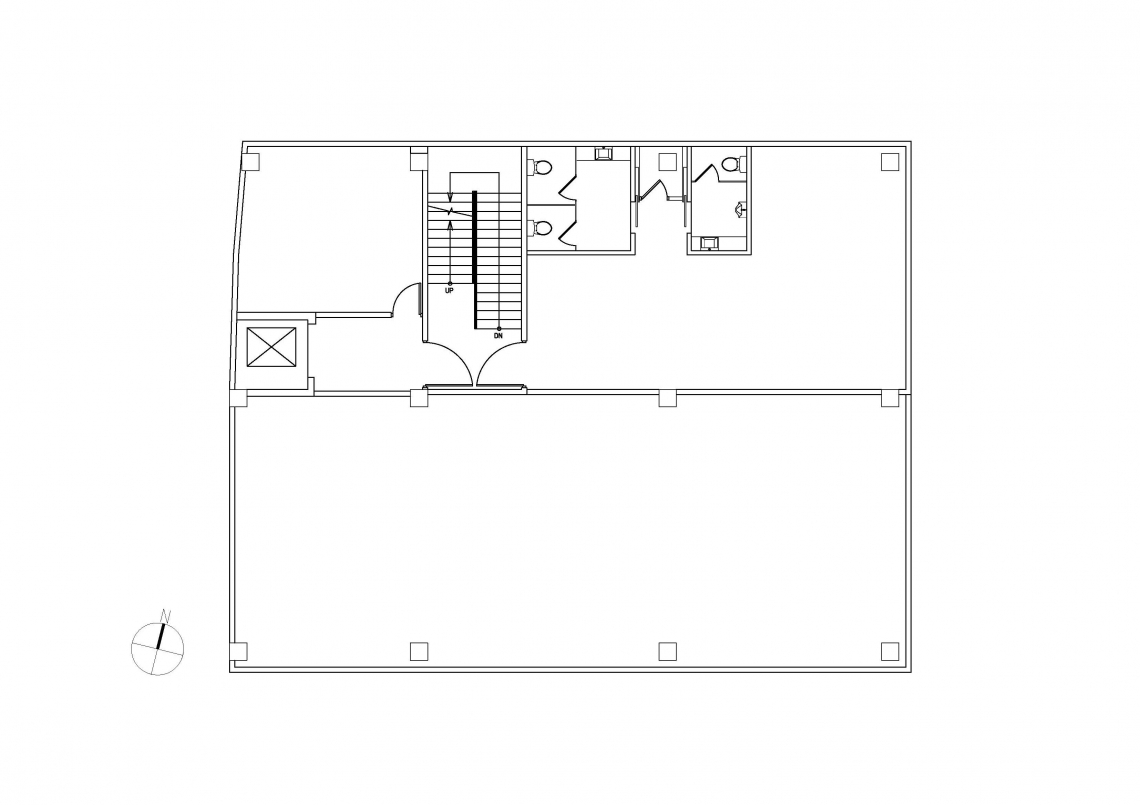

    一層平面圖

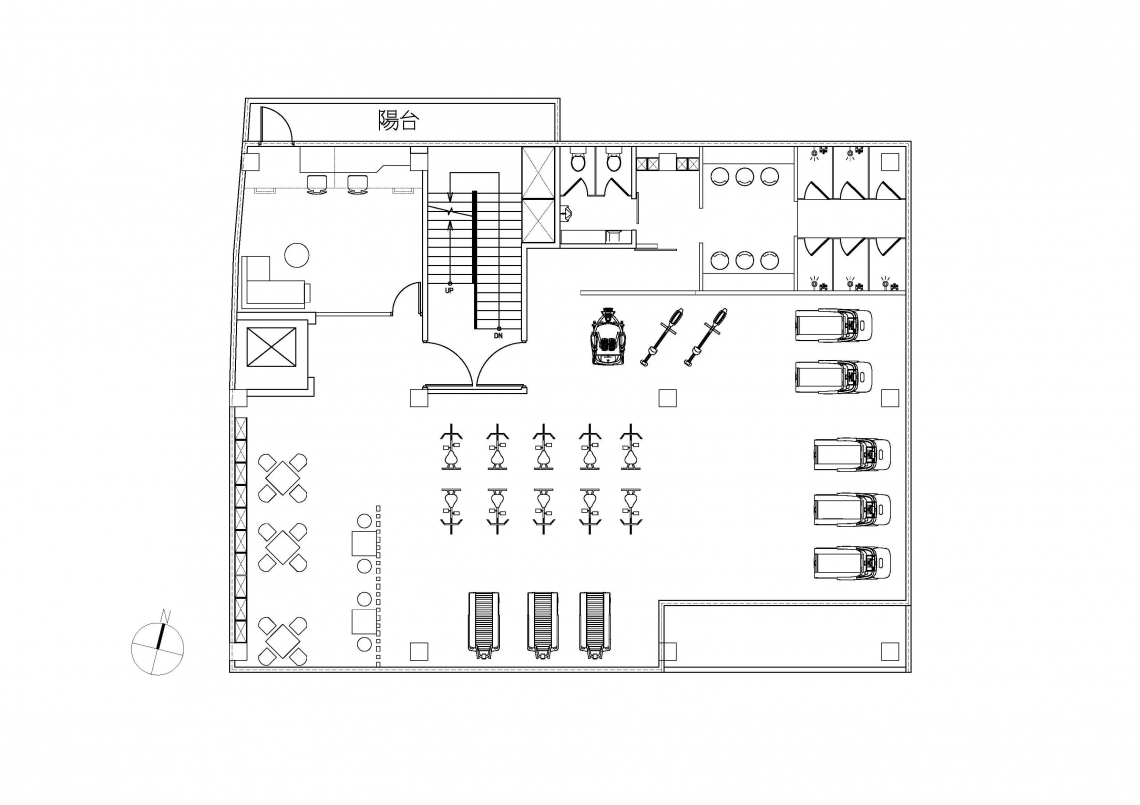

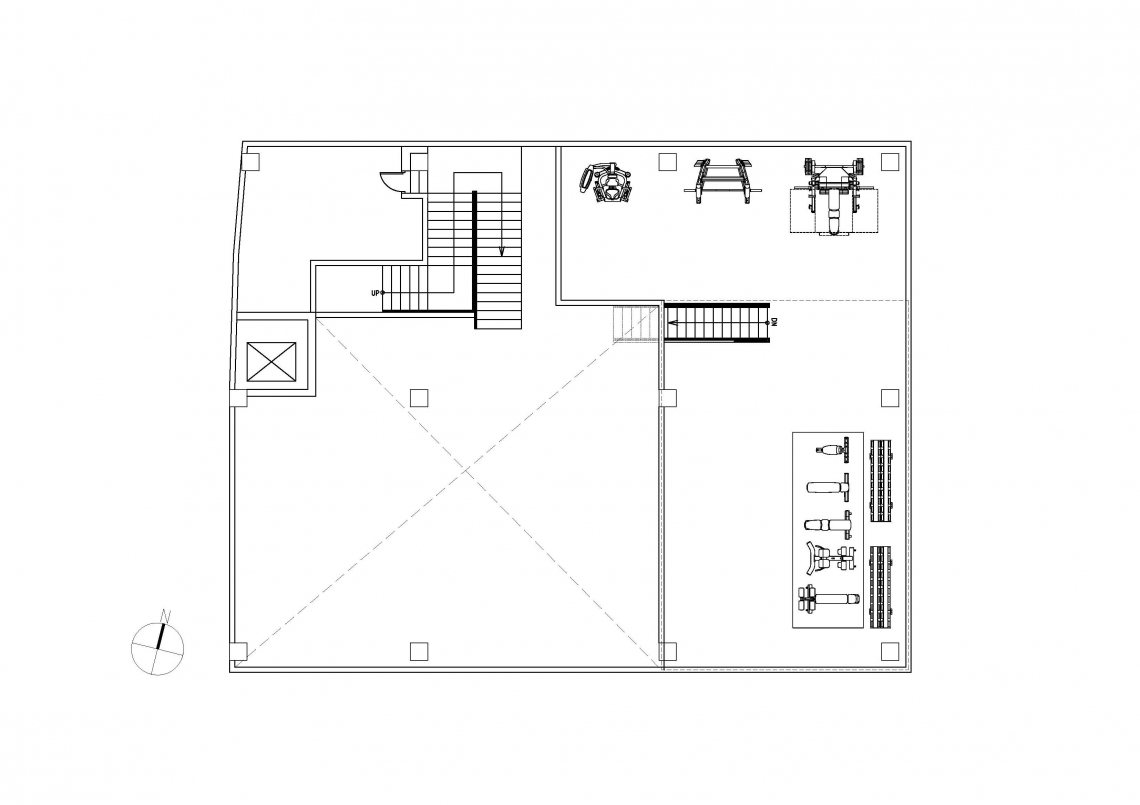

    夾層平面圖                                                                                                                              二層平面圖

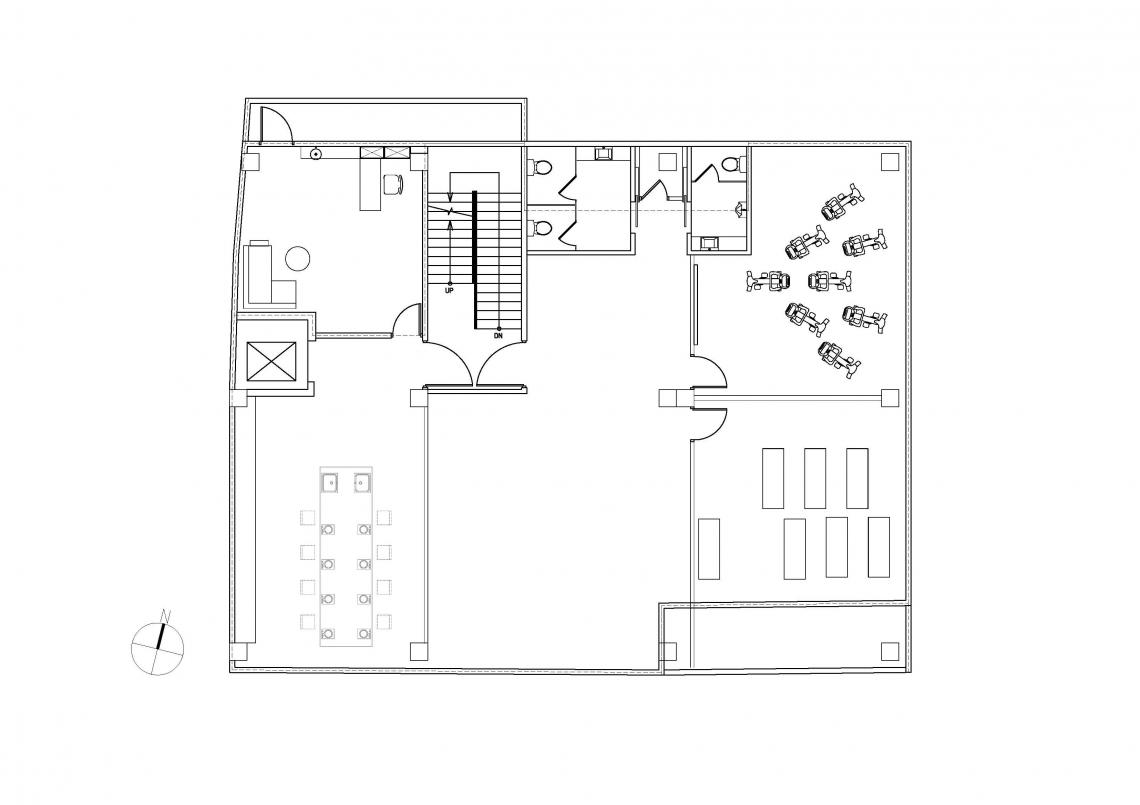

    三層平面圖                                                                                                                              屋頂層平面圖

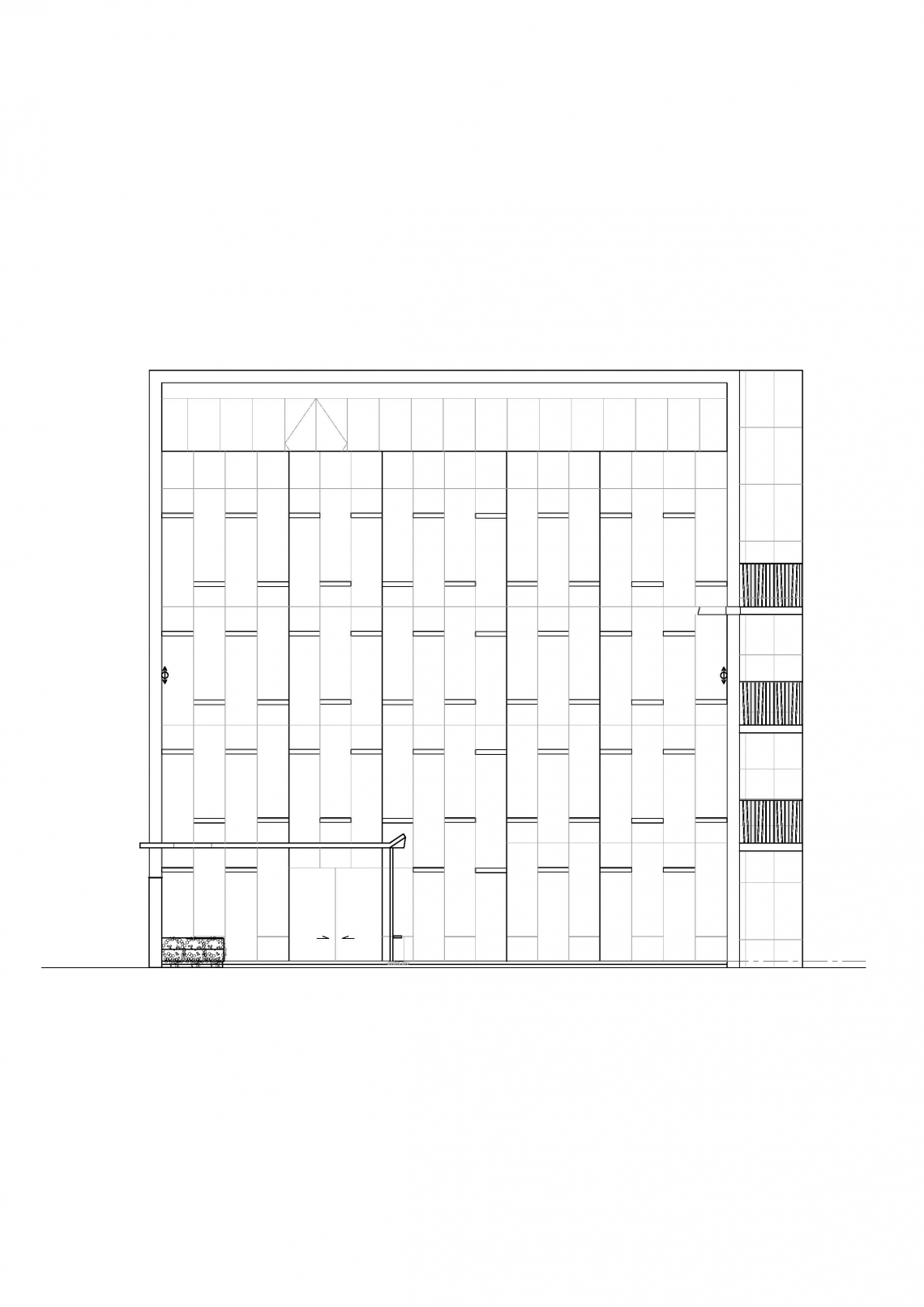

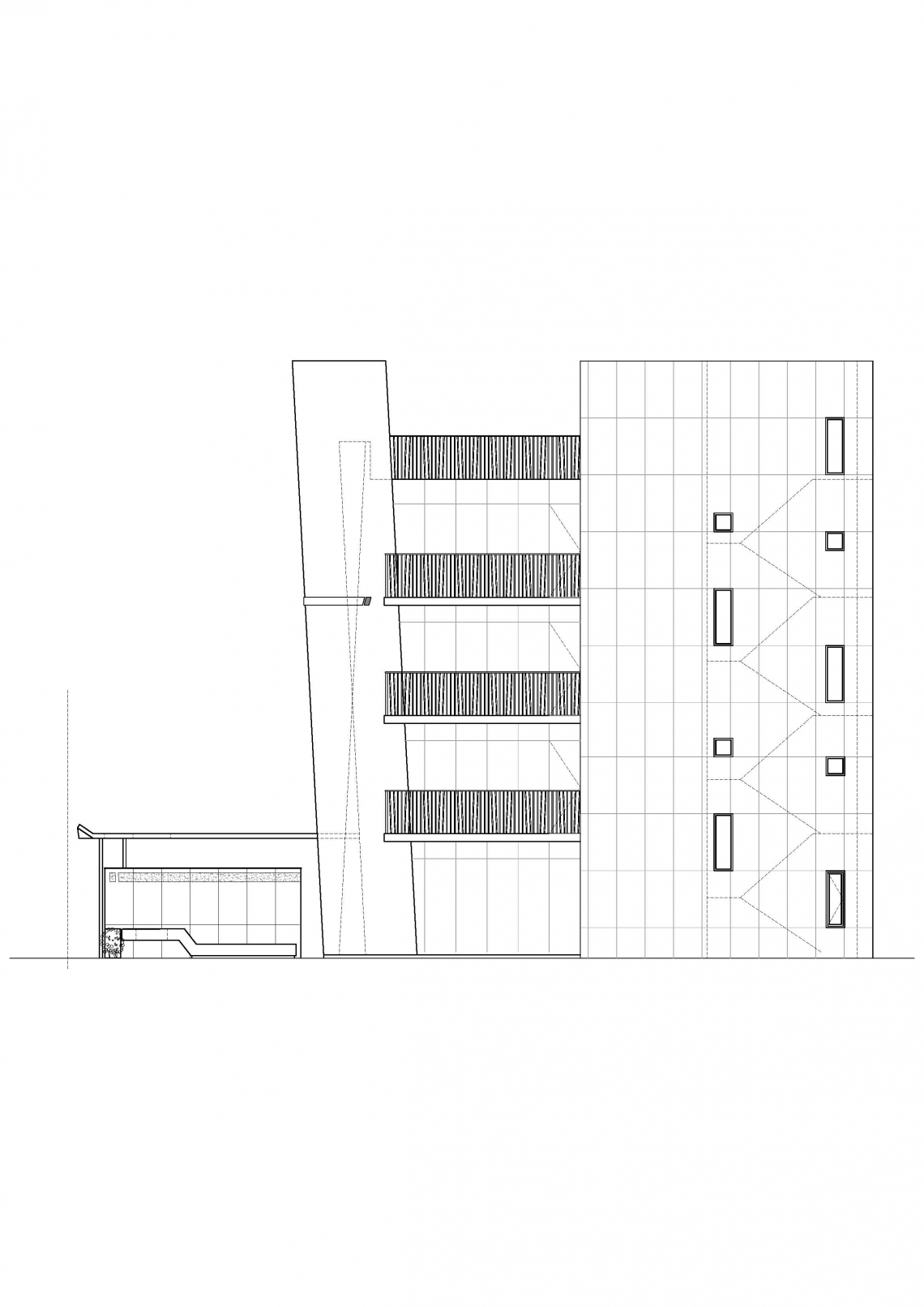

    正向立面圖                                                                                                                              左向立面圖

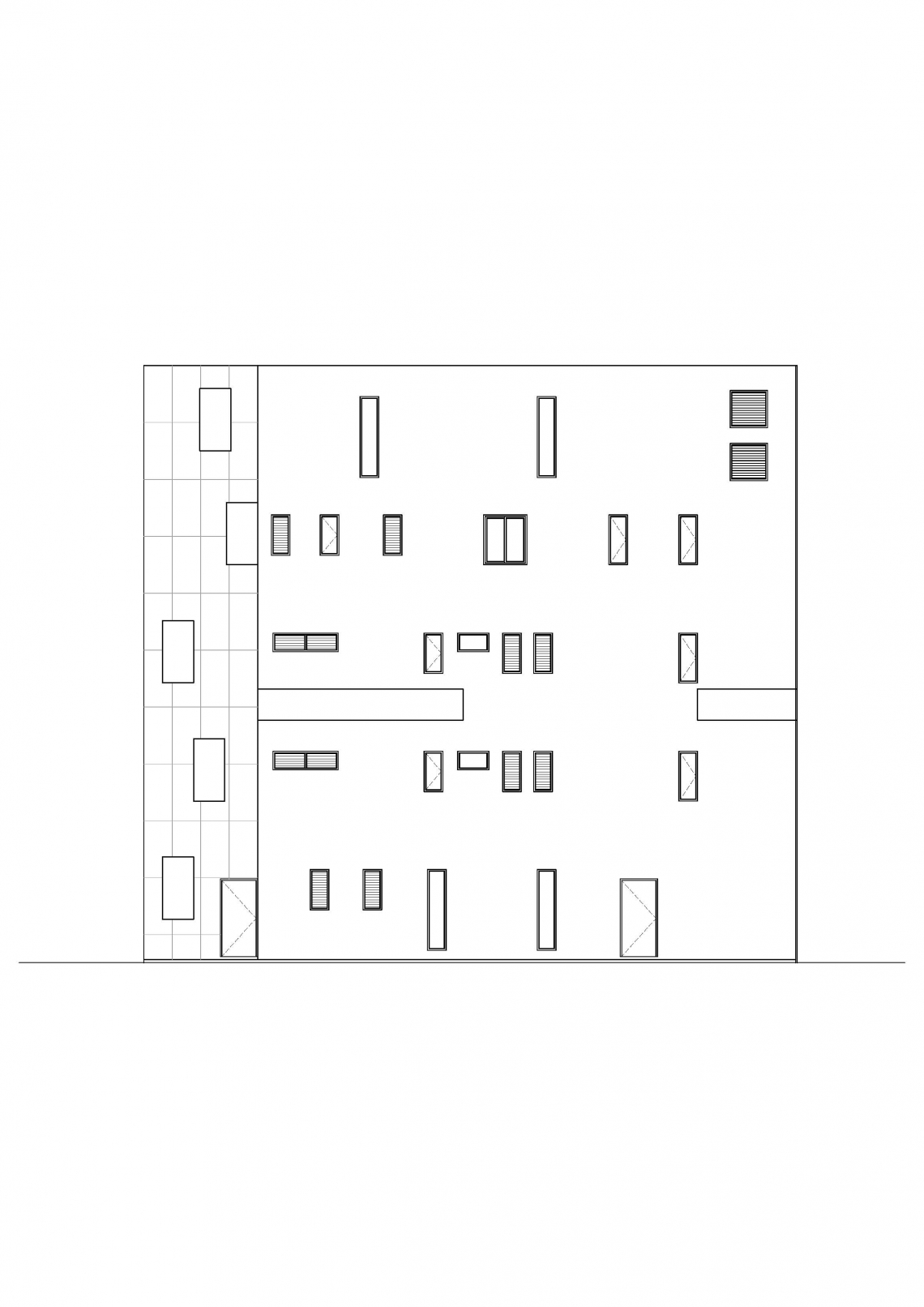

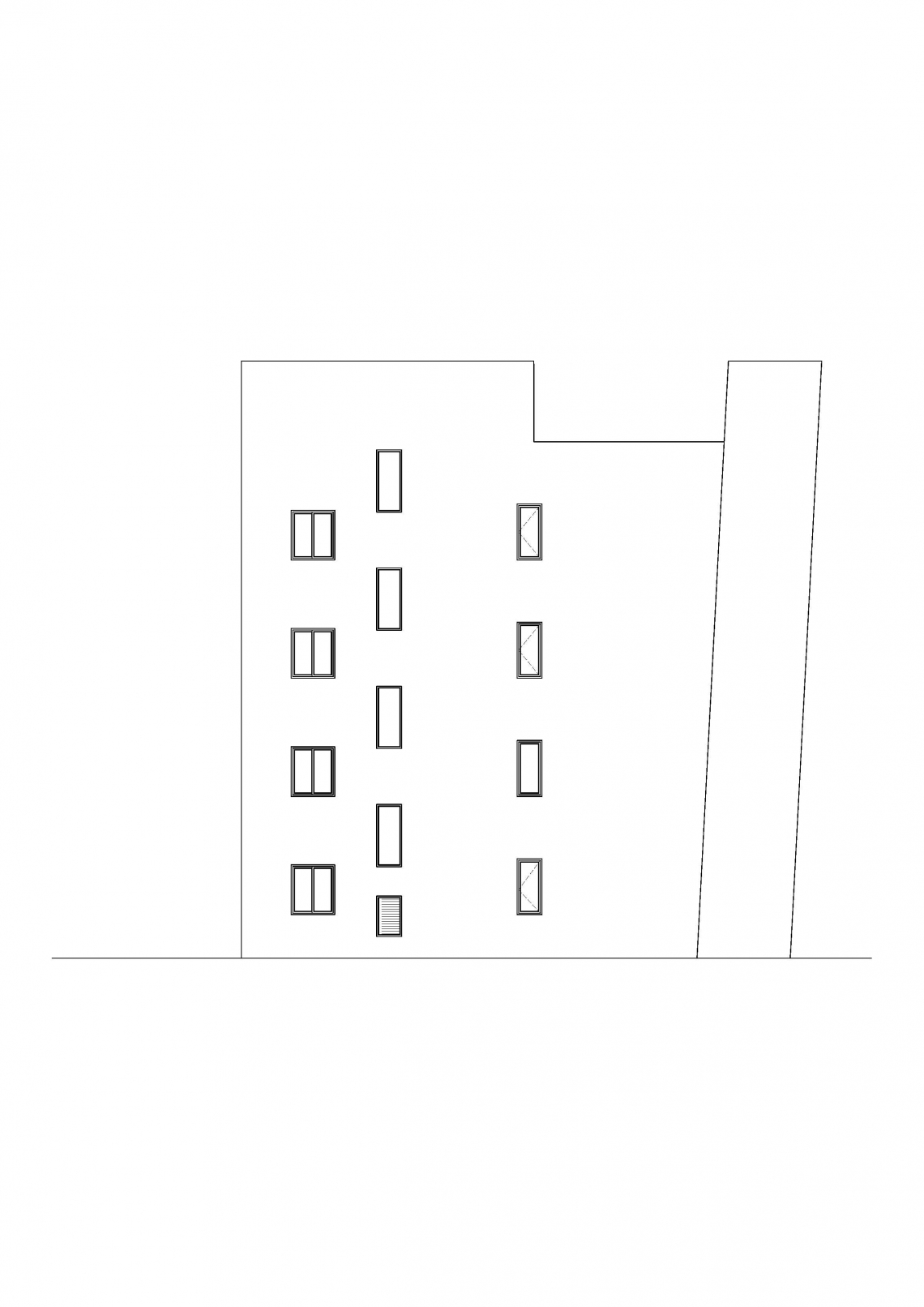

    背向立面圖                                                                                                                              右向立面圖
